TV-fladskærme er efterhånden blevet så tynde, at der dårligt er plads til en ventilator bagi. Men ebmpapst er i samarbejde med en bachelor studerende fra DTU tæt på en løsning.
– Vi blev gjort opmærksomme på problemet af en større producent af audiovisuelt udstyr i efteråret 2010. Indtil nu har en standard aksialventilator bagerst i skærmen klaret opgaven, men i det tynde design er der ikke længere plads til den type ventilatorer, fortæller Torben Kirkholt, direktør for ebmpapst.
DTU-studerende Jacob Mac Rygaard var netop på dette tidspunkt på udkig efter en udfordring af denne kaliber til sin bachelor-opgave på DTU. Han formulerede sin opgavebeskrivelse i samarbejde med ebmpapst og kastede sig ud i projektet før jul.
– Opgaven var selvfølgelig at finde en løsning, der fylder mindre, men der er fire andre vigtige parametre for ventilation til fladskærme, nemlig støj, tryk og ikke mindst luftstrømmens retning og mængde, forklarer Jacob Mac Rygaard (til højre på billedet).
Fra aksial til radial
Betydningen af luftstrømmens retning henledte hurtigt opmærksomheden på aksialventilatorens fætter – radialventilatoren, der netop har den ønskede 90 graders afbøjning af luften integreret i sin funktionalitet. Dette betyder at ventilatoren kan placeres i et tyndt design, uden at gå på kompromis med kravene til den.
Men det er ikke så enkelt, som det lyder, for de radialventilatorer, der er på markedet, er beregnet til væsentlig større tryk, end det, der skal bruges til ventilering af en fladskærm.
Udfordringen er derfor at udvikle en radialventilator, der trykmæssigt opfører sig som en aksialventilator, så man får den ønskede funktionalitet ved lavt modtryk og lav støj.
– Jeg har arbejdet med flere forskellige mulige løsninger i min forsøgsopstilling hos ebmpapst og i computersimulerings-programmet CFD, og mine analyser peger på, at den optimale løsning er en radialventilator, der er lidt mindre end en CD – 15 mm i tykkelsen og placeret på højkant, fortæller Jacob Mac Rygaard.

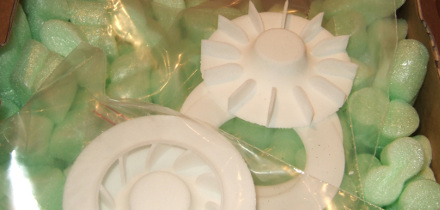

En sådan ventilator, der altså endnu kun findes som test-model og i et computersimulerings-program, opfylder alle krav til størrelse, luftmængde, støj og tryk.
Jacob Mac Rygaard fik topkarakteren 12, da han forsvarede sin opgave på Danmarks Tekniske Universitet den 24. februar 2011.
Testmodeller og analyser fra Jacob Mac Rygaards bachelor-projekt er blevet sendt til ebmpapsts udviklingsafdeling i St. Georgen i Tyskland, der nu skal vurdere, om der er baggrund for at udvikle en produktportefølje til forbrugerelektronik baseret på hans resultater.
